稳压输出隔离定电压输入型电源模块(IA/IB/VD 自恢复短路保护系列)

<
>
  • 16、VD-1W/2W系列仪器仪表3KV多回路隔离稳压8KV抗静电短路保护模块电源

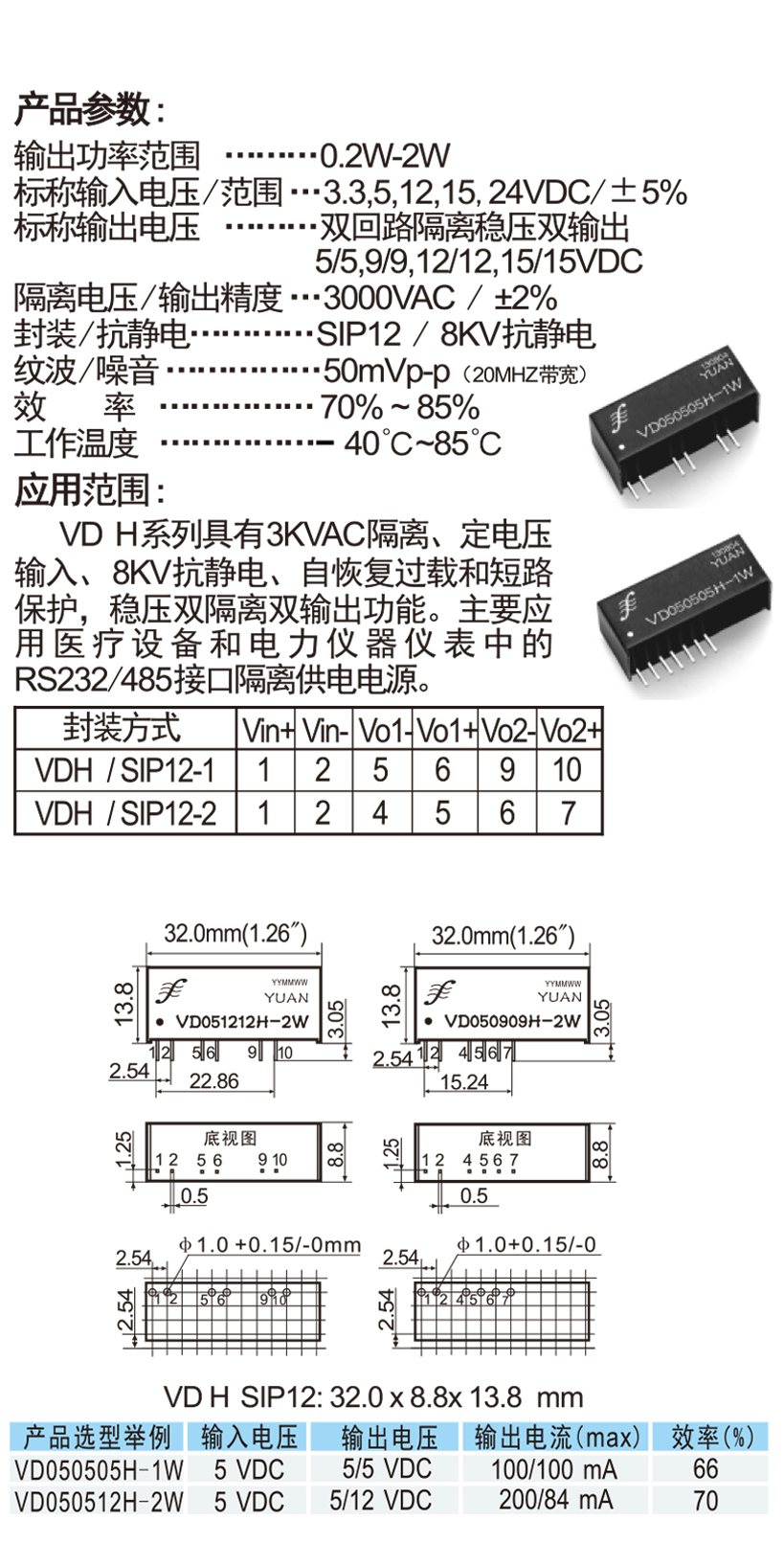

  • VDH双隔离双路输出模块电源:VDHXXXXH-1W/2W系列产品,具有3KVAC隔离、宽电压输入、8KV抗静电、自恢复过载和短路保护,稳压双隔离双输出功能。VDH系列产品是根据医疗和电力仪器仪表行业的国家新安规来设计的,产品在满足输入输出之间4KVAC脉冲群隔离,输出1与输出2之间2KVAC隔离的基础上,每路输出都增加了8KV防静电和自恢复过载短路保护功能。

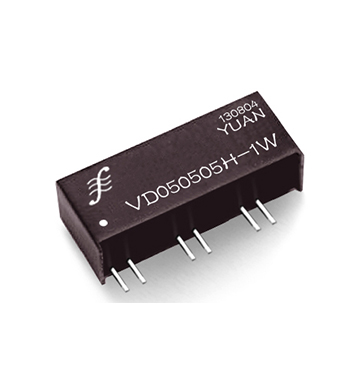

仪器仪表3KV多回路隔离稳压8KV抗静电短路保护模块电源:VD-1W/2W系列


DC-DC模块电源产品选型、检测及外接保护参考方法
1、DC-DC模块电源及信号隔离器外接保护电路参考

http://www.sunyuansz.net/news_9/218.html


2、DC-DC模块电源选型及PCB板安装尺寸设计参考

http://www.sunyuansz.net/news_9/216.html


3、DC-DC模块电源高压隔离检测方案及主要参数检测电路

http://www.sunyuansz.net/news_9/219.html



4、DC-DC模块电源应用指南(外接滤波电容选择)

http://www.sunyuansz.net/news_10/178.html




医用仪器仪表及传感器配电专用DC-DC升压系列电源模块资料参考

 1、血球分析仪/血液分析仪专用DC/DC模块电源:GRB系列

http://www.sunyuansz.net/uploads/soft/210728/2-210HQK013.pdf

2、双回路6KV高隔离高压模块电源:GRE系列
http://www.sunyuansz.net/uploads/soft/210728/2-210HQ64306.pdf

3、医疗设备6KV高隔离直流高压电源模块:GRF系列
http://www.sunyuansz.net/uploads/soft/210728/2-210HQ62Z1.pdf

4、10KV高隔离抗静电DC-DC模块电源:WHB 系列
http://www.sunyuansz.net/uploads/soft/210728/2-210HQ64602.pdf


专用模块电源系列产品技术资料
1、用电管理终端仪表专用高隔离抗静电模块电源: WRH系列
http://www.sunyuansz.net/uploads/soft/210728/2-210HQ43216.pdf

2、高压输出DC/DC直流升压模块电源: GRB系列
http://www.sunyuansz.net/uploads/soft/210728/2-210HQK013.pdf

3、医疗和电力仪器仪表行业专用模块电源: VD H系列
http://www.sunyuansz.net/uploads/soft/210728/2-210HQ43A2.pdf

4、传感器变送器电源供电配电及隔离专用模块电源: BHK系列
http://www.sunyuansz.net/uploads/soft/210728/2-210HQJG3.pdf

5、6KV隔离直流(电压/电流)单双向信号隔离放大器: ISO EMH
http://www.sunyuansz.net/uploads/soft/210726/2-210H6153R5.pdf

6、轨道电压监测专用高隔离安全栅: ISO EMH 4-20mA系列

http://www.sunyuansz.net/products_17/14.html




10KVAC高隔离模拟信号隔离器系列产品资料

1、10KVAC高隔离直流(电压/电流)信号两隔离放大器:ISOH A-P-O/U-P-O

http://www.sunyuansz.net/uploads/soft/210726/2-210H6153624.pdf



2、10KV两线制无源型4-20mA电流环路高隔离IC:ISOH 4-20mA系列

http://www.sunyuansz.net/uploads/soft/210802/2-210P2114145.pdf



3、两线无源模拟信号VI转换10KV高隔离变送器:ISOH V-4-20mA系列

http://www.sunyuansz.net/uploads/soft/210802/2-210P2112P4.pdf



4、两线无源4-20mA转电压信号10KV高隔离变送器:ISOH 4-20mA-O系列

http://www.sunyuansz.net/uploads/soft/210802/2-210P2104337.pdf



5、两线无源4-20mA电流环路10KV高隔离调理器:ISOH 4-20mA-E系列

http://www.sunyuansz.net/uploads/soft/210802/2-210P2104233.pdf



6、两线无源回路馈电4-20mA信号10KV高隔离配电器:ISOH 4-20mA-F系列

http://www.sunyuansz.net/uploads/soft/210802/2-210P2114248.pdf



电力仪器仪表RS485/232通讯接口抗浪涌防静电高隔离系列模块电源

顺源科技根据电能表、配电负荷检测仪、电力负荷控制终端、用电管理终端等电力行业仪器仪表制造厂商要求,根据国家电力行业标准(DL) DL/T614-2007的相关规定设计生产出一系列电力仪器仪表RS485接口抗浪涌防静电高隔离模块电源。 这些电力行业专用的DC-DC模块电源已通过三相电能表(DL) DL/T614-2007招标检验,具有抗浪涌4KVAC(6KVDC)高隔离、8KV防静电、输出稳压(1% 精度)、输出有自恢复过载短路保护等功能。

  产品常用规格有:3KVAC/4KVAC 脉冲群高隔离,输出功率0.2W/0.5W/1W/2W;5VDC/9VDC/12VDC/15VDC 单电压输出;

+-5VDC/+-9VDC/+-12VDC/+-15VDC 正负双电压输出; ++5VDC/++9VDC/++12VDC/++15VDC 双隔离双路电压输出等。


符合国家电力行业标准(DL) DL/T614-2007中相关规定设计的产品有:
1、低成本、小体积Sip 7Pin阻燃封装,抗浪涌4KVAC(6KVDC)高隔离,输出功率 0.2W/0.5W/1W/2W。
HxxxxS-xW系列:5VDC/9VDC/12VDC/15VDC 定电压单输出,无稳压及自恢复过载短路保护功能,空载时输出电压会升高。

GxxxxS-xW系列:++5VDC/++9VDC/++12VDC/++15VDC  定电压双输出,无稳压及自恢复过载短路保护功能,空载时输出电压会升高。

http://www.sunyuansz.net/products_46/75.html


2、小体积Sip 7Pin阻燃封装,8KV防静电、抗浪涌、3KVAC(6KVAC)高隔离,输出稳压(2%精度)有自恢复过载短路保护功能。输出功率 0.2W/0.5W/1W/2W。
WRF / WRH系列:5VDC/9VDC/12VDC/15VDC 宽电压输入/稳压单输出,自恢复过载短路保护功能,空载时输出电压不变。

3000VAC隔离的单电压输出WRF系列

http://www.sunyuansz.net/products_45/81.html

3000VAC隔离的双电压输出WRE系列

http://www.sunyuansz.net/products_45/82.html

8KV抗静电和3000VAC隔离的单电压输出WRFH系列

http://www.sunyuansz.net/products_45/83.html

8KV抗静电和6000VAC隔离的单电压输出WRH系列(用电管理终端专用)

http://www.sunyuansz.net/products_45/84.html


3、小体积Sip 12Pin阻燃封装,8KV防静电、抗浪涌、3KVAC(6KVAC)高隔离,输出稳压(2%精度)有自恢复过载短路保护功能。输出功率1W/2W/3W。

 VDH (3KVAC隔离)/ WDH(6KVAC隔离)系列:++5VDC/++9VDC/++12VDC/++15VDC 宽电压输入/稳压双隔离双路输出。

http://www.sunyuansz.net/products_45/86.html


顺源科技DC-DC模块电源常用产品简介
1、 门禁刷卡机专用隔离模块电源:IB0505S-1W / IB0512S-2W / IB0305S-W5
输入与输出之间的隔离电压1KVAC,抗干扰能力强。定电压输入稳压输出(标称误差< 2%)具有自恢复过载短路保护功能。标准SIP 7 Pin/DIP 14 Pin阻燃封装。
http://www.sunyuansz.net/products_47/78.html


2、 RS485/422/232/CAN总线通讯接口隔离电源:B0505S-1W / B0509S-1W / B0512S-1W / B0524S-2W / B0305S-W5

输入与输出之间隔离电压1KVAC,定电压输入非稳压输出(标称误差< 5%),标准SIP 4 Pin/DIP 8 Pin 低成本、小体积阻燃封装。RS232/485远程通讯及智能控制等行业广泛应用。
http://www.sunyuansz.net/products_46/71.html


3、 工控自动化设备DC/DC双隔离双输出模块电源:D050512S-1W / D240505S-2W / D050505S-1W
D S系列定压输入,1KVAC双隔离双回路非稳压输出DC-DC模块电源主要用于仪器仪表,变送器,数控设备等需要多个分布电源隔离的场合。 标准SIP 7 Pin/DIP 14 Pin阻燃封装。
http://www.sunyuansz.net/products_46/72.html


4、 隔离变送器两线制回路取样配电专用电源:BHK系列

专为压力、位移、温湿度等两线制传感器与变送器之间的隔离供电与配电而设计,产品具有高隔离、小体积、超低功耗等特点,广泛用于数控机床,仪器仪表,工控智能化等领域。

http://www.sunyuansz.net/products_44/94.html


5、2:1宽电压输入,输出电压精确稳定并具有长时间自恢复过载保护和短路保护功能:DW系列

宽范围电压值DW 2 (2:1) 或DWS 4(4:1)输入,8脚单排(SIP8 Pin)直插封装的DWS系列DC-DC模块电源,输出电压精确稳定并具有长时间自恢复过载保护和短路保护功能。当负载变化时输出电压值变动较小,不会升高超出额定设计电压值。特别为各种车载仪器设备、电池供电、模拟电源、CAN总线、RS485、以太网物联网RJ45远程通讯接口供电等提供可靠电源隔离设计。http://www.sunyuansz.net/products_49/96.html
