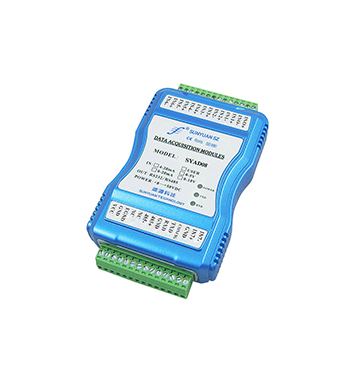

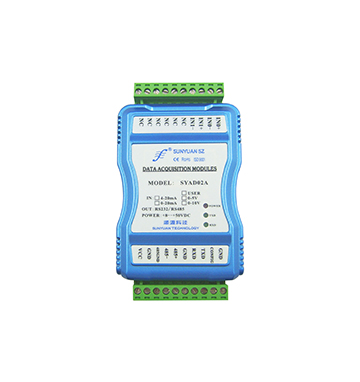

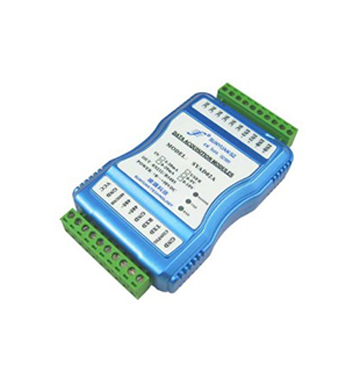

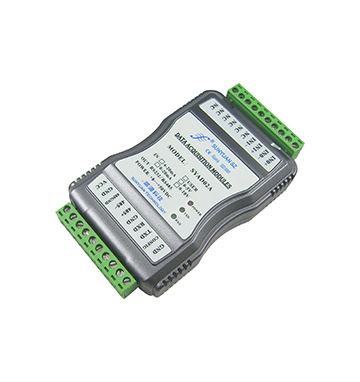

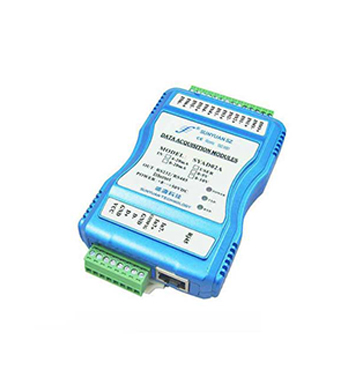

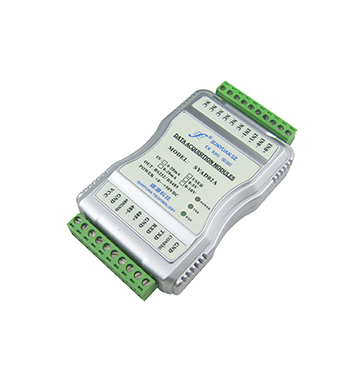

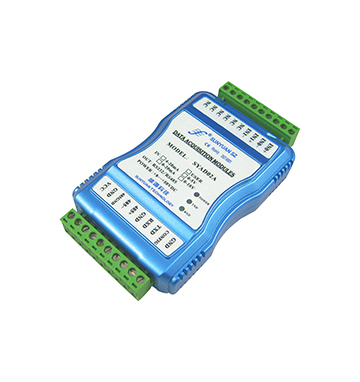

低成本模拟量转RS485多路输入端共地型总线智能传感器模块:SY AD 04/SY AD08系列



       SunYuan SY系列AD产品(亚当模块)可实现传感器和主机之间的信号安全隔离和高精度数据采集、隔离转换、监控与传输。产品广泛应用于RS- 232/485总线工业自动化控制系统,4-20mA / 0-10V模拟量检测、监视和控制,小信号的测量以及工业现场传感器信号隔离传输等远程监控场合。通过软件的配置,可接入多种传感器类型,包括电流输出型、电压输出型等。

      产品内部包括电源隔离,信号隔离、线性化,A/D转换和RS-485串行通信等模块。每个串口最多可接256只SY AD系列模块,通讯方式采用ASCII码字符通讯协议或MODBUS RTU通讯协议,其指令集兼容于ADAM模块,波特率可由用户设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于主机编程。

       SY系列AD产品是基于单片机的智能监测和控制系统,所有用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。

       SY系列AD产品按工业标准设计、制造,信号输入 / 输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 45℃~+80℃。

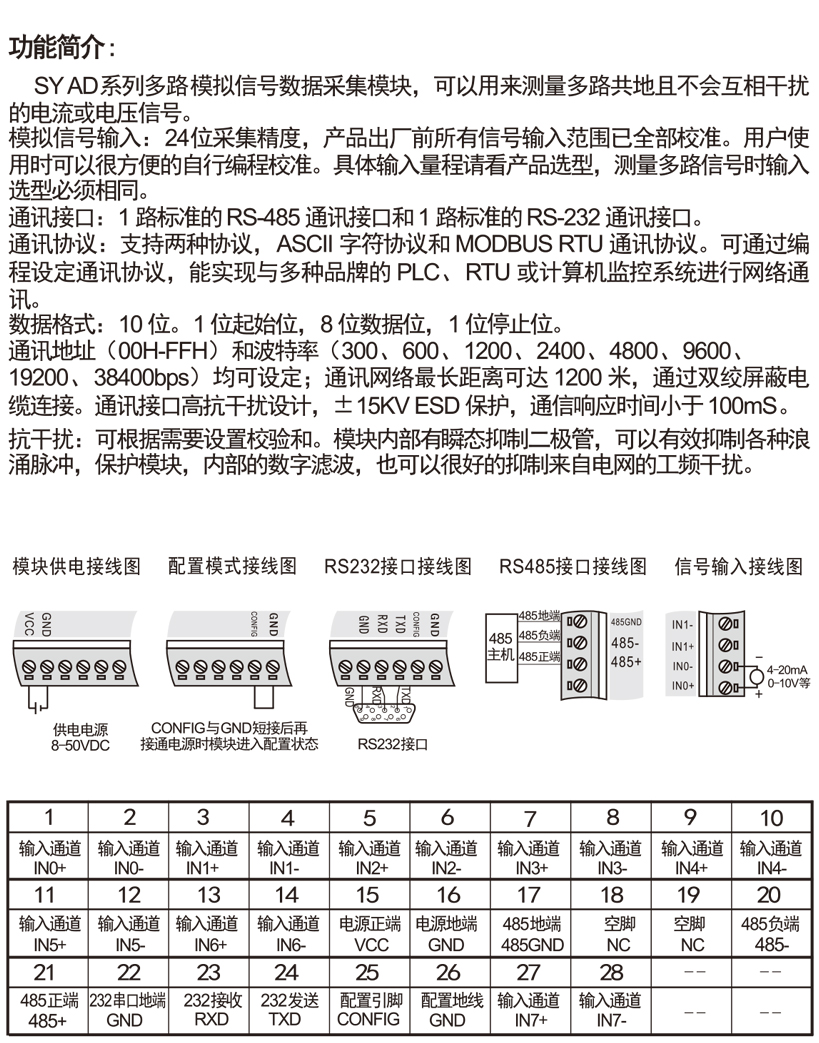

多通道模拟信号采集控制隔离变送器功能简介

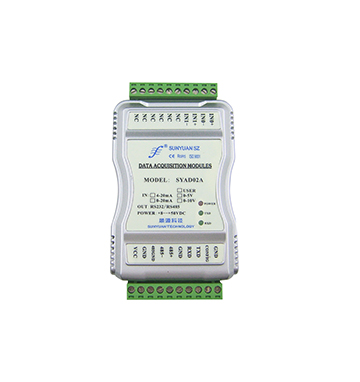

  SYAD02/4A信号隔离采集模块,可以用来测量两路(或四路)可以共地且不会互相干扰的电流或电压信号。模拟信号输入:24位采集精度,产品出厂前所有信号输入范围已全部校准。在使用时,用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型,测量两路信号时两路输入选型必须相同。

1、通讯协议
通讯接口: 1路标准的RS-485通讯接口和1路标准的RS-232通讯接口。
通讯协议: 支持两种协议,ASCII字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议,能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式:10位。1位起始位,8位数据位,1位停止位。
通讯地址:(00H-FFH)和波特率(300、600、1200、2400、4800、9600、19200、38400bps)均可设定;通讯网络最长距离可达1200米,通过双绞屏蔽电缆连接。通讯接口高抗干扰设计,±15KV ESD保护,通信响应时间小于100mS。

2、抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。

通用参数

(typical @ +25℃,Vs为24VDC)
输入类型: 电流输入 / 电压输入
精  度: 0.05%
输入失调: ±0.1 uA/℃
温度漂移: ±15 ppm/℃ (±30 ppm/℃, 最大)
输入电阻: 50Ω (4-20mA/0-20mA/0-±20mA电流输入)
      100Ω (0-10mA/0-±10mA电流输入)
      1KΩ (0-1mA/0-±1mA电流输入)
      大于1MΩ(电压输入)
输入端保护: 过压保护,过流保护
带  宽: -3 dB 10 Hz
转换速率: 10 Sps
共模抑制(CMR): 120 dB(1kΩ Source Imbalance @ 50/60 Hz)
常模抑制(NMR): 60 dB (1kΩ Source Imbalance @ 50/60 Hz)

通  讯:  协议 RS-485 或 RS-232  ASCII码字符协议 和 MODBUS RTU通讯协议
       波特率(300、600、1200、2400、4800、9600、19200、38400bps)可软件配置
地址(00H~FFH)可软件配置
通讯响应时间:100 ms 最大

工作电源:  +8 — 50 VDC宽供电范围,内部有防反接和过压保护电路
功率消耗:  小于1W
工作温度:  - 45 — +80℃
工作湿度:  10 — 90% (无凝露)
存储温度:  - 55 — +85℃
存储湿度:  10 — 95% (无凝露)

隔离耐压:  输入 / 输出 之间: 3KVDC,1分钟,漏电流 1mA
       其中输出和电源共地。
耐冲击电压: 3KVAC, 1.2/50us(峰值)

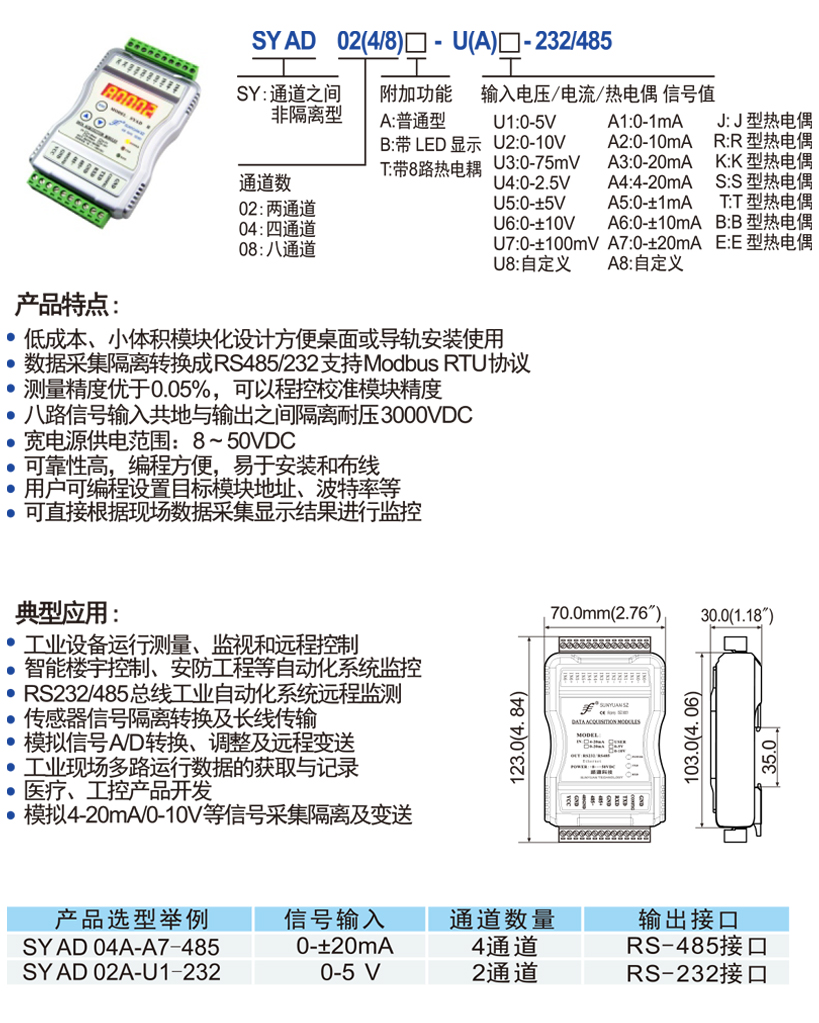

外形尺寸:  123 x 70 x 30 (mm)







初始化SYAD02/4A模块
   接入RS-232/RS-485网络时,必须为SYAD02/4A模块分配一个独一无二的地址代码,地址代码为16进制数,取值在0x00和0xFF之间。所有全新的SYAD02/4A模块使用同一个工厂初始设置,如下所示:
地址代码为01H
波特率9600 bps
禁止校验和
ASCII字符通讯协议
由于新模块的地址代码都是一样的,他们的地址将会和其他模块矛盾,所以当你组建系统时,你必须重新配置每一个模块的地址。可以在接好SYAD02/4A模块电源线和RS485通讯线后,通过配置命令来修改SYAD02/4A模块的地址。波特率,校验和状态,通讯协议也需要根据用户的要求而调整。而在修改波特率,校验和状态,通讯协议之前,必须让模块先进入配置状态,否则无法修改。

让模块进入配置状态的方法
SYAD02/4A模块都有一个特殊的标为CONFIG的管脚。将CONFIG管脚短路接到地线(GND管脚)后,再接通电源,此时模块进入配置状态。在这个状态时,模块的配置如下:
地址代码为00H
波特率9600 bps
禁止校验和
ASCII字符通讯协议
这时,可以通过配置命令来修改SYAD02/4A模块的波特率,校验和状态等参数,也可通过设置模块的通讯协议命令来选择通讯协议。在不确定某个模块的具体配置时,也可以通过安装配置跳线,使模块进入配置状态,再对模块进行重新配置。如果用户需要将模块设置为MODBUS RTU通讯协议,请看MODBUS通讯协议章节的有关说明。

模块校准
   校准必须在ASCII字符通讯协议下进行。Modbus协议下不支持校准。
产品出厂时已经校准,用户无需校准即可直接使用。使用过程中,用户也可重新校准模块。在校准时,模块需要输入合适的信号,不同的输入范围需要不同的输入信号。

为了提高校准精度,建议使用以下设备来校准:
1、一个输出稳定,噪声很低的直流电压/电流信号源
2、一个5位半或更高精度的电压/电流测量仪表监测输入信号的准确性

校准过程
1.选择要校准的输入通道,按照模块的输入范围接上对应的输入信号。
2.其中SYAD02/4A模块零点在输入0时校准,满度在输入满度的120%时校准。例如4-20mA输入时,校准零点时输入0mA,校准满度时输入24mA.(0-5V输入时,校准零点时输入0V,校准满度时输入6V)。
3.给模拟输入模块需要校准的通道输入零点信号,通常为0mA或0V。
4.待信号稳定后,向模拟输入模块发送 偏移校准 $AA1N 命令(N代表当前正在校准的通道代号,0或1)。
5.给模拟输入模块需要校准的通道输入满度的120%的电流或电压信号。
6.待信号稳定后,向模拟输入模块发送增益校准 $AA0N 命令(N代表当前正在校准的通道代号,0或1)。
7.校准完成
